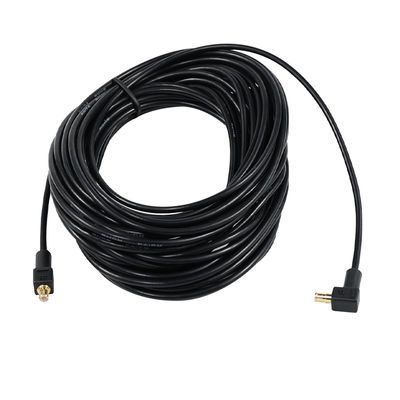

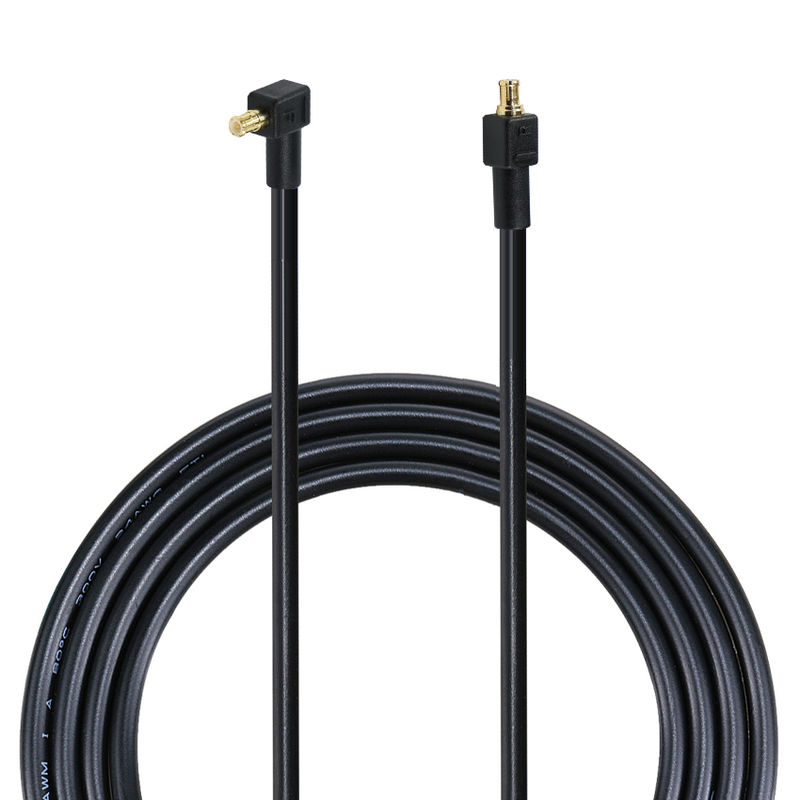

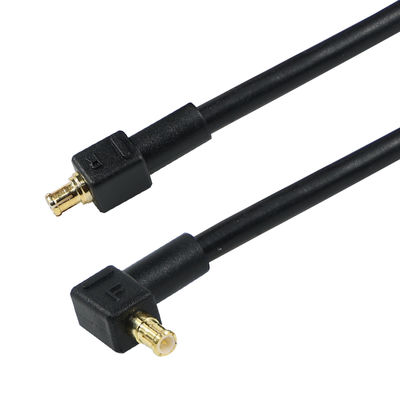

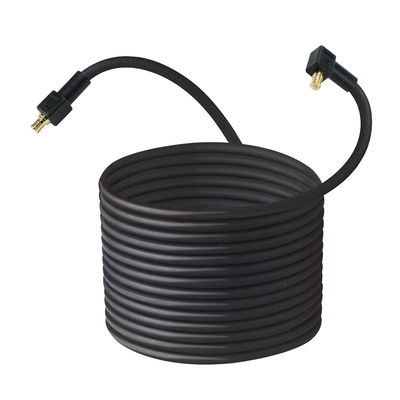

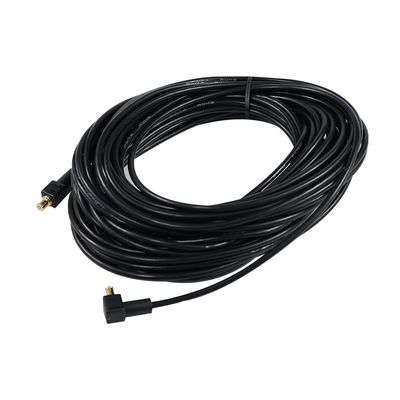

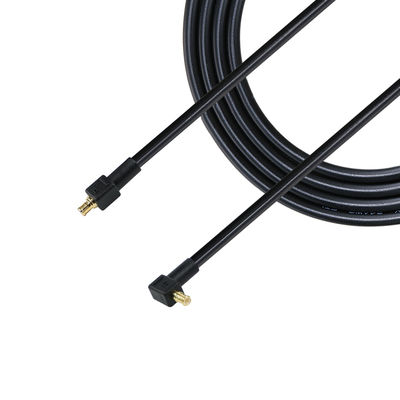

Прецизионный коаксиальный кабель MCX Male - MCX Male с угловым разъемом
50 Ом RG316 RF пигтейл для тестирования и измерений
Технические характеристики
| Параметр |
Спецификация |
| Номер модели |
[Ваш номер модели, например, RF-MCX-MRA-M-316-15C] |
| Разъем A |
MCX Male (штекер) |
| Разъем B |
MCX Male (штекер), угловой 90° |
| Тип кабеля |
Коаксиальный кабель RG316 с низкими потерями |
| Импеданс |
50 Ом |
| Диапазон частот |
DC ~ 6 ГГц |
| КСВН |
≤ 1.3 (DC-3 ГГц), ≤ 1.5 (3-6 ГГц) |
| Вносимые потери |
< 0.55 дБ/метр при 3 ГГц |
| Материал корпуса разъема |
Латунь, никелированное покрытие |
| Центральный контакт разъема |
Латунь, позолоченное покрытие |
| Материал оболочки кабеля |
FEP (фторированный этиленпропилен) |
| Внешний диаметр кабеля |
2.50 мм (0.098 дюйма) |
| Рабочая температура |
-40°C to +85°C (-40°F to +185°F) |
| Доступные стандартные длины |
10 см, 15 см, 20 см, 30 см, 50 см (доступны нестандартные длины) |
| Соответствие |
Соответствует RoHS |
Введение в продукт
Разработанный для высококачественного RF-соединения, наш коаксиальный кабель MCX Male - MCX Male с угловым разъемом является идеальным решением для ограниченного пространства и высокопроизводительных приложений. Этот 50 Ом RF пигтейл представляет собой сборку, сочетающую надежность надежных разъемов MCX с низкими потерями гибкого кабеля RG316. Угловой разъем специально разработан для уменьшения нагрузки на кабель и обеспечения аккуратной прокладки внутри компактных корпусов, испытательных стендов и встраиваемых систем.
Основные характеристики
- Типы разъемов: MCX Male (прямой) - MCX Male (угловой)
- Импеданс: 50 Ом для стандартных RF-систем
- Тип кабеля: Высокопроизводительный, с низкими потерями RG316
- Частотные характеристики: Оптимизирован для работы от DC до 6 ГГц
- Основное использование: RF-тестирование, GPS, SDR, межсоединение внутренних модулей
Цвет и размеры
Отделка компонентов:
- Разъем: Профессиональная никелевая отделка
- Центральный контакт: Золотое покрытие для превосходной проводимости
- Оболочка кабеля: Светло-коричневый / бежевый (стандартный цвет FEP)
Физические размеры:
- Диаметр кабеля: 2.50 мм (0.098 дюйма)
- Стандартные длины: Доступны в различных длинах от 10 см до 50 см
Мы являемся прямым производителем и можем изготовить кабели нестандартной длины для соответствия вашим точным требованиям проекта.
Особенности продукта
- Компактный угловой дизайн: Разъем MCX 90 градусов минимизирует занимаемое кабелем пространство, предотвращая деформацию и обеспечивая аккуратную установку в тесных корпусах.
- Превосходная целостность сигнала: Точное согласование импеданса 50 Ом минимизирует ухудшение сигнала (КСВН и вносимые потери), что имеет решающее значение для чувствительных измерительных приложений.
- Прочная конструкция: Имеет прочные никелированные латунные корпуса разъемов, выдерживающие многократные циклы сопряжения.
- Высококачественная экранированная проводка: Кабель RG316 обеспечивает отличную защиту от электромагнитных помех (EMI) и радиочастотных помех (RFI).
Совместимые устройства и приложения
Этот универсальный RF пигтейл предназначен для любого устройства, требующего интерфейс MCX 50 Ом. Приложения включают:
- Оборудование для RF-тестирования и измерений
- Программно-определяемое радио (SDR)
- Системы GPS / GNSS
- Аппаратное обеспечение беспроводной связи
- Встраиваемые системы и устройства IoT
Примечание: Пожалуйста, убедитесь, что ваше оборудование использует разъемы серии MCX, прежде чем заказывать.
Безопасность и гарантия качества
Соответствие материалов и стандарты производства
- Соответствие RoHS: Изготовлено с использованием материалов, соответствующих директиве об ограничении использования опасных веществ.
- Контроль качества: Каждая кабельная сборка проходит многоточечный процесс контроля качества.
Правильное обращение:
Чтобы обеспечить максимальную производительность и срок службы, избегайте изгиба кабеля круче, чем указанный минимальный радиус изгиба (приблизительно 13 мм / 0,5 дюйма).
Часто задаваемые вопросы
В1. Вы фабрика или торговая компания?
A: Мы фабрика с более чем 16-летним опытом экспорта.
В2. Каковы ваши условия оплаты?
A: T/T 30% в качестве депозита и 70% перед доставкой.
В3. Каковы ваши условия доставки?
A: EXW, FOB, CFR, CIF, DDU.
В4. Образцы?
A: Доступны 2-5 бесплатных образцов, фрахт за ваш счет. Срок доставки обычно составляет 2-3 дня.
В5. Каков срок доставки, если мы разместим заказ?
A: Обычно мы можем доставить товар в течение 10-15 рабочих дней.
